河北祁源电力设备制造有限公司座落于中国的管道装备制造基地河北省盐山县。东临渤海，西靠京沪高铁，北依京津，南瞻齐鲁大地，地理位置优越交通条件十分便利。

河北祁源电力设备制造有限公司是一家火电厂辅机配套设备的专业生产商。

祁源公司以“以人为本、科学管理、精心营造、竭诚服务”的企业理念，“诚信、高效”是我们的企业文化，我们不断创新，具备了从研发、设计、制造、安装、调试到售后等一条龙服务的能力。公司本着以“的品质、优良的服务、优选的价格”为宗旨。祁源热诚欢迎新老客户垂询指导，洽谈合作，并与您携手共进，共创美好明天。

    祁源电力公司所售产品广泛应用于石油、化工、电力、冶金、造船、造纸、地铁、建筑、桥梁、消防管路系统、城市管网等行业。公司自成立以来深受广大客户的亲睐。公司坚持“以质量求生存，以信誉谋发展，以品牌***市场，以服务巩固客户”的经营方针，用的产品，合理的价格，及时周到的服务满足客户的要求。

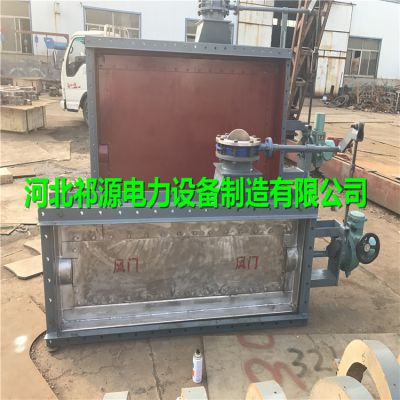

挡板门的简介：

挡板门也称关断门、风道挡板门或烟道挡板门，常用于电厂或其它行业中的烟管、风道中做截流介质用，风门启闭角度90℃，它具有全开全关两个功能，使系统某一管路介质全部流通或关闭。

     根据形状可分为方形关闭挡板门和圆形关闭挡板门;根据驱动方式可分为手动关闭挡板门、电动关闭挡板门和气动关闭挡板门;根据制造工艺可分为铸造式关闭挡板门和焊接式关闭挡板门;根据材质可分为铸铁关闭挡板门、碳钢关闭挡板门、不锈钢关闭挡板门和镍基合金关闭挡板门。

     祁源关闭挡板门主要由由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、执行机构(选购件)等几部分组成。框架采用钢板模压成形、型钢焊接成形或铸造成形，叶片采用钢板模压成形或铸造成形，截面流线型叶片确保介质压损极小。叶片与叶片间、叶片与框架间设有特殊弹性密封结构，确保叶片关闭时其前后的密封率可达***以上，特殊订货可达99.5%以上的密封率。叶片与主轴之间采用专用紧固件连接，关闭挡板风门安装在管道上后，可以拆卸任何部件，并***在工作状态下可以方便地检修或更换部件。轴颈处采用专用密封结构及专用轴承，专用密封结构其密封性能良好、无外泄、耐高温，专用轴承具有自动调心及自动补偿功能，可以自动补偿前后轴的同轴度偏差，确保关闭挡板风门阻力小、无卡涩、转动灵活。曲柄连杆机构上配有专用轴承，确保传动阻力小，对于巨形关闭挡板门均采用双臂重型曲柄连杆机构，确保关闭挡板风门启闭动作万无一失。手动、电动或气动执行机构可以直接与驱动主轴连接或采用曲柄连杆机构形成远方传动，执行机构也可以由用户自配。

   挡板门的 性能：

1、工作压力: 一般<26000Pa，大规格的关闭挡板风门或有特殊要求的另行注明;

2、工作温度: 一般<350℃，高于350℃的另行注明(高温风门可达1100℃);

3、驱动方式:手动、电动、气动;

4、执行机构(选购件): 90°角行程部分回转式、开关型;

5、密封效果:>***，有特殊要求的另行注明(可达99.5%以上的密封效果)。

     订货须知参数：

  关闭挡板门规格中的宽(W)或高(H)是指框架的内边尺寸，厚度(D)是指关闭挡板风门两安装法兰面间的长度尺寸。可按用户要求设计关闭挡板风门的宽(W)高(H)厚(D)尺寸。关闭挡板风门在管路布置中，一般情况下应保持叶片主轴在水平位置。关闭挡板风门在订货时须提出使用工况参数:

1、接口尺寸;

2、工作压力(P)Pa;

3、工作温度(t)℃;

4、工作介质;

5、管路方向(水平/垂直);

6、用途;

7、驱动方式;

8、启闭速度(全行程时间);

9、安装位置(室内/室外);

10、选购件(执行机构、反法兰、联接件)。

烟气脱硫双层百叶窗式挡板门引进国外***技术生产制作，脱硫挡板门用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封风，实现隔离关断烟气的作用。
    该产品启闭转动灵活，驱动力矩合理，关闭严密可靠，使用寿命长。 是火电厂脱硫系统中的重要配套设备。
我公司生产的烟气脱硫双层百叶窗式挡板门是在引进国外***技术的基础上，采用优化结构设计。设备在运行状态下工作可靠、启闭灵活、关断严密，且强度高，刚性好，坚固耐用，使系统脱硫效率大大提高，满足了排放烟气的环保要求。我公司是火电厂电力风门设备配套的专业生产商，目前已广泛应用于全国各大火力发电厂。
二．结构简介
1．烟气脱硫双层百叶窗式挡板门采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将至少高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2．烟气脱硫双层百叶窗式挡板门启闭时间≤60S（可根据用户要求选定）。
3．烟气脱硫双层百叶窗式挡板门壳体外部设计有连杆机构，优化设计后使挡板各叶片启闭呈百叶窗流线型方式，开启或关闭同步，实现一体化操作。
4．烟气脱硫双层百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，烟气脱硫双层百叶窗式挡板门叶片密封型式：弹性密封和气密封，壳体上设计安装有密封风入口阀，与挡板门联锁控制。叶片间通入具有一定压力和流量的密封空气后，能有效隔绝叶片前后烟气流，从而使挡板门密封效率为***。
5．烟气脱硫双层百叶窗式挡板门在***工作条件下转动灵活，无卡涩现象。采用座架式（耐高温）带座调心轴承结构，使挡板驱动力矩更小，转动更灵活轻巧。挡板叶片设计有热膨胀补偿间隙，热态运行下***。
6．烟气脱硫双层百叶窗式挡板门挡板设计成流线形结构，可充分降低对气流的阻力。其中门外部框架采用型钢制作，叶片设计采用机翼型（或平板型）结构，使气流分配合理顺畅。叶片本体由普通碳钢或合金钢制成，叶片搭接（或与壳体密封）处为具有弹性的不锈钢或镍基合金钢密封片，具有符合工况参数条件下的强度和刚度，并牢固的附着在加伸轴上。每个风门叶片的轴柄装置由两个外部安装、自动找平、不需维护的带法兰盘轴承加以支撑，有效避免因挡板前后轴不同心产生驱动扭矩的增加或长期运行后叶片启闭时产生卡涩现象。
7．烟气脱硫双层百叶窗式挡板门现烟连接方式为烟道插入挡板门反法兰内密封焊接，出厂前正反法兰螺栓定位连接，现场补密封焊。因防腐要求而带有内衬的挡板门现场吊装后正反法兰处密封焊，须***内衬处密封焊接，现场防腐层必须盖住壳体内衬。
8．烟气脱硫双层百叶窗式挡板门驱动方式一般为电动或气动。控制方便可靠。可输入、输出开关量信号（或输入输出模拟量信号），以根据系统运行机制要求对叶片开度实现控制并实时反映叶片开度状态。可以远距离操作或程序控制，方便DCS控制自动化。
9．烟气脱硫双层百叶窗式挡板门电（气）动执行机构采用智能一体化控制，具有力矩保护和限位开关，可就地或远方控制操作，还具有手、电（气）动切换功能以备安装调试、检修时使用。安装调试后出厂。  出厂前已对电（气）动装置的限位开关进行调整设置到位，用户只需通入电源（或气源）并与接线端子连接即能使挡板门正常工作。
10．密封风系统的密封风机和电加热器可由我方选型后成套提供。
三．技术参数
 型号表示方法：
1． 烟气脱硫双层百叶窗式挡板门  FGD(型号)-W(宽度)×H(高度)
2． 烟气脱硫双层百叶窗式挡板门  FGD(型号)-W(宽度)×H(高度)
3． 安装位置：水平风道、垂直风道、倾斜风道。
4． 流通介质：烟气或含其它气体 。
5． 设计承压能力 ：±8000Pa
6． 设计耐温：≤350℃
7． 泄漏度：≤0%
8． 电源和气源：
烟气脱硫双层百叶窗式挡板门：电源 交流三相三线~380V/50Hz或用户确定
烟气脱硫双层百叶窗式挡板门：电源  交流~220V/50Hz（电磁阀）
                                气源  压缩空气0.4MPa-0.8MPa

四．供货范围
     供货范围包括挡板门本体、电（气）动执行机构、密封风系统和其它附件。
五. 订货须知
  1. 提供管道截面尺寸及管道的安装位置（水平管道或立式管道）。
  2. 启闭时间：≤50s（可由用户选定）。
  3. 流通介质、工作压力、工作温度。
  4. 连接方式：法兰平面对焊连接。
  5. 操作要求：电动或气动，开关或调节。
  6. 挡板门在管道中的用途及位置。
  7. 订货前供方提供安装总图给需方确认。

   河北祁源电力设备制造有限公司的诚信、实力和产品质量获得***的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

     祁源电力设备公司承诺：产品的质量***、工期短发货迅速，安装合适及热情的售后服务，产品质保一年，期间有非人为损坏，厂家无条件维修与换货。请放心采购。
